FS4915E芯片测试流程文档
一、芯片简介
1. 基本概述

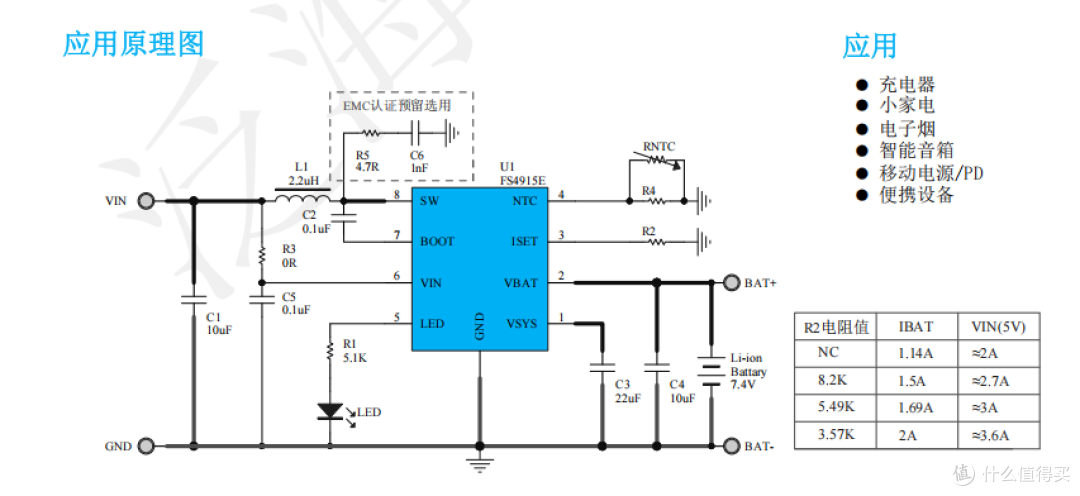

FS4915E是一款专为双节串联锂电池（7.4V/8.4V）设计的同步升压充电管理IC。其核心优势在于高度集成——内部集成了功率MOSFET，采用同步整流架构，仅需极少的外围元件即可构建完整的充电方案。
· 工作模式：5V USB输入，升压输出8.4V给两节串联锂电池充电
· 开关频率：750kHz
· 可调充电电流：1.14A-2A （8.4V）
· 封装形式：SOP8-EP（底部带散热焊盘）
FS4915E 是一款高效的同步充电管理IC，专为双节串联锂离子/锂离子电池设计。支持 5V 输入升压至 8.4V，
最大充电电流 2A。FS4915E 它采用 SOP8-EP 封装，内置功率 MOS，转换效率高达 95%，适合蓝牙音箱、电动工具
等需要 7.4V/8.4V 电池充电的设备 该芯片集成功率MOS，FS4915E采用同步开关架构，仅需少量外围元件
即可实现应用，有效减小整体方案尺寸并降低BOM成本。
FS4915E支持5V输入，8.4V/2A输出，具备输入电压限制、NTC温度保护及多种充电模式，是双节锂电池充电的理想选择。
功能特点：
1、高效同步架构：PW4253采用同步开关架构，有效降低开关损耗，提高充电效率至95%。
2、宽输入电压范围：支持4.5V至5.8V的输入电压范围，适应多种电源适配器。
3、智能充电管理：
（1）内置输入电压限制功能，自动调整充电电流以适应适配器负载能力。
（2）支持外部电阻调整充电电流，满足不同应用需求。
4、全面的保护功能：
（1）NTC温度保护：集成NTC温度检测，防止电池过热或过冷充电。
（2）电池反灌保护：防止电池电流倒灌至输入端，保护系统安全。
（3）欠压锁定：当输入电压低于设定值时，自动关闭充电功能。
（4）过温保护：当芯片内部温度过高时，自动关闭输出，防止损坏。
5、多种充电模式：
支持涓流、恒流、恒压三种充电模式，确保电池安全高效充电。
6、紧凑封装：
采用SOP8-EP封装，节省PCB空间，适合便携式设备应用.
